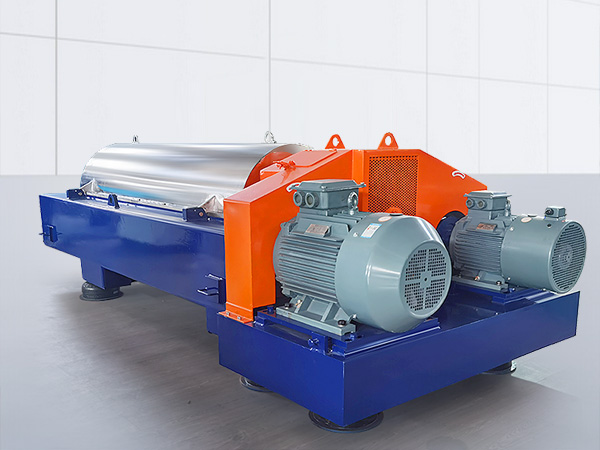

LWS530×2300臥式螺旋沉降三相離心機結構主要由差速器，螺旋，轉鼓、罩殼、機座、主副電機組成。
其工作原理是：懸浮液經進料管、螺旋出料口進入轉鼓。在高速旋轉產生的離心力作用下，比重較大的固相顆粒沉積在轉鼓內壁上，與轉鼓作相對運動的螺旋葉片不斷地將沉積在轉鼓內壁上的固相顆粒刮下并推出排渣口，分離后的液相經大端蓋液相溢流口通道排出；油相經大端蓋油相溢流口通道排出。
| 名稱： | 臥式螺旋卸料沉降三相離心機 |
| 型號： | LWS530×2300 |
| 轉鼓內徑： | 530mm |
| 有效工作長度： | 2300mm |
| 設計轉速： | 3400r/min |
| 分離因數 | 3430G |
| 處理能力 | 10-15t/h （處理量隨物料濃度不同而波動） |
| 處理后：水中含油率 | 0.5% |
| 處理后：油中含水率 | 3%-5% |
| 處理后：固相出渣含水率 | 80% |
| 長徑比 | 1:4.3 |
| 差轉速： | 5-25r/min |
| 主電機功率： | 45Kw（380V/3相/50Hz/2極） |
| 輔電機功率： | 18.5Kw（380V/3相/50Hz/2極） |
| 運行液位調節： | 調節溢流板高度（更好應對工況不穩而帶來的影響） |
| 運行噪聲： | ≤85dB（A）（距離設備1m遠檢測） |
| 振動烈度： | ≤7.1mm/s |
| 負載振動烈度： | ≤11.2mm/s |
| 差速器輸出扭矩： | 6000N.M |
| 主機運行方式： | 24小時連續運行與間歇操作均可 |
| 主軸承設計壽命： | 8000小時 |
| 離心機設計壽命： | 20年 |
| 主機外形尺寸： | 5000×1100×1400(長×寬×高) |
| 主機重量： | 4700kg |
| 潤滑方式： | 主軸承：油脂潤滑（昆侖3號鋰基脂，8小時加注3-5g） |
| 螺旋內軸承：油脂潤滑（昆侖3號鋰基脂，36小時加注3-5g） | |
| 差速器(行星齒輪) | 稀油潤滑（美孚600XP150雙曲線齒輪油，半年檢查一次、每年更換一次約10L） |
| 電器控制柜 | 采用國際技術直流公母線 |
| 沖洗方式： | 一鍵式自動清洗 |
| 安全保護： | 主電機、輔電機過載保護、安全罩等 |
下圖描述了離心機的主要設備和系統進行工作時的工藝流程，該系統主要包括臥式螺旋卸料沉降離心機（主機）、電器控制系統、無軸輸送機、自動控制加藥系統。
系統工作流程示意圖
